借助 NVIDIA Topograph 实现拓扑感知型工作负载调度

AI 工厂是功率受限的系统，在完全优化时可提供最大价值。GPU 工作负载布局是一项关键优化。糟糕的工作负载放置分散了拓扑域，并迫使流量跨越共享链路，从而降低吞吐量，提高作业成本，并使 GPU 在等待数据而不推进工作负载的同时消耗调配的电力。

GPU 在训练和推理期间持续交换数据，因此分布式工作负载可从通信局部性中获益。NVIDIA NVLink 和 NVLink 交换机可在机架级 GPU 域内提供高带宽、多对多的纵向扩展连接，而 NVIDIA Spectrum-X 以太网则可跨系统和机架提供可预测、低延迟的横向扩展网络。

调度程序只有在获得这些 GPU 和结构关系的最新、准确视图的情况下才能高效地放置工作负载，而在集群变化时保持该视图是实际放置中断的地方。

NVIDIA Topograph 解决了这个问题。它会从NVIDIA DSX OS云 API 或本地网络系统中发现集群拓扑，将其规范化为通用模型，并以每个工作负载管理器所期望的格式发布：Kubernetes 节点标签、Slurm 拓扑配置或 Slinky ConfigMaps。在 NVIDIA DSX OS 集群编排层中，Topograph 可与动态资源分配 (DRA) 和 KAI Scheduler 配合使用，在 AI 工厂基础设施中实现拓扑感知型群组调度。

本文将介绍如何部署 Topograph，并使用它在 Kubernetes、Slurm 和 Slinky 上调度拓扑感知工作负载。

核心拓扑问题

Topograph 会映射集群硬件的连接方式，以便调度人员可以使用附近的资源。将网络视为道路系统：同一本地域中的 GPU 具有短的高带宽路径，而域之间的流量则通过更多共享链路和交换机。将紧密合的工作负载分散到远程域会增加争用和延迟，因此 Topograph 有助于将工作负载放置在最高效的位置，并避免这些瓶颈。

现代 NVIDIA Quantum InfiniBand 端口可实现高达 800 Gb/s 的速度，而 NVIDIA NVLink 通过专用的 NVIDIA NVLink Switch 结构，在其第五代产品 ( NVIDIA Blackwell，例如 GB200/ GB300) 中为每个 GPU 提供 1.8 TB/s 的双向带宽，在第六代产品 ( Vera Rubin) 中为每个 GPU 提供 3.6 TB/s 的双向带宽。这种无阻塞、多对多的设计为每个 GPU 提供了自己的通道，而不是在负载下共享带宽。具有当前视图的调度程序可以优先考虑最接近拓扑域中的 GPU。

Slurm 和 Kubernetes 均支持拓扑感知分配，但调度程序只能对其观察到的拓扑采取行动。Topograph 会根据请求和已观察到的集群更改重新生成该视图，因此调度程序基于当前数据而非手动维护的快照运行。

跨环境的通用模型

Topograph 是一个开源工具包，可识别集群的网络拓扑，使工作负载管理器能够做出拓扑感知型调度决策。它有两个概念：提供程序和引擎。提供商从云 API 或本地系统中发现拓扑，并将其标准化为标准模型。引擎会将该模型转换为 Slurm 配置、Kubernetes 标签、Slinky ConfigMaps、节点特征发现 (NFD) 资源或面向实例的拓扑 JSON。

与 Google Cloud、Lambda、Nebius、Nscale 和 OCI 集成工作的云提供商包括，还有更多的云和托管提供商正在开发中。

在本地使用时，请使用带有 InfiniBand 提供程序的 ibnetdiscover，或使用适用于 Spectrum-X 或多节点 NVLink (MNNVL) 域的 NetQ。提供程序接口是开放的，因此操作员可以为自己的环境添加一个，并将其贡献到上游。

环境和引擎支持

环境或提供商	Kubernetes			Slurm	图
环境或提供商	节点标签 ( k8s)	NFD 资源 ( nfd)	Slinky ConfigMap ( Slinky)	Slurm	图
云和托管提供商
Crusoe	是	是	是	是	是
Google Cloud	是	是	是	是	是
Lambda	是	是	是	是	是
Nebius	是	是	是	是	是
Nscale	是	是	是	是	是
Oracle 云基础设施 (OCI)	是	是	是	是	是
本地部署模型
Kubernetes 中的 InfiniBand	是	是	是	是	是
bare metal 或 VM 上的 InfiniBand	否	否	否	是	是
本地网络和拓扑
Spectrum-X 或 NetQ 管理的网络	是	是	是	是	是
MNNVL NVLink 分区 (仅限 DRA 块拓扑)	否	否	是	否	否

表 1. 按引擎划分的受支持的拓扑提供程序

范围和解释。此矩阵反映了截至 2026 年 9 月 16 日的当前上游主线。它显示了支持的提供商到引擎的输出组合；要求可能会因地形图版本、环境和提供商配置而异。

Crusoe 提供程序从 Crusoe Managed Kubernetes 节点中读取结构和加速器域标签；因此，Topograph 为此提供程序在 Kubernetes 中运行。
Slurm 引擎可以在 Kubernetes 中运行，但其配置的 topology.conf 输出路径需要一个可写卷。
NFD 引擎需要 alpha NodeFeatureGroupAPI 特征门。Kubernetes 引擎会发布节点标签。

在集群变化时保持最新状态

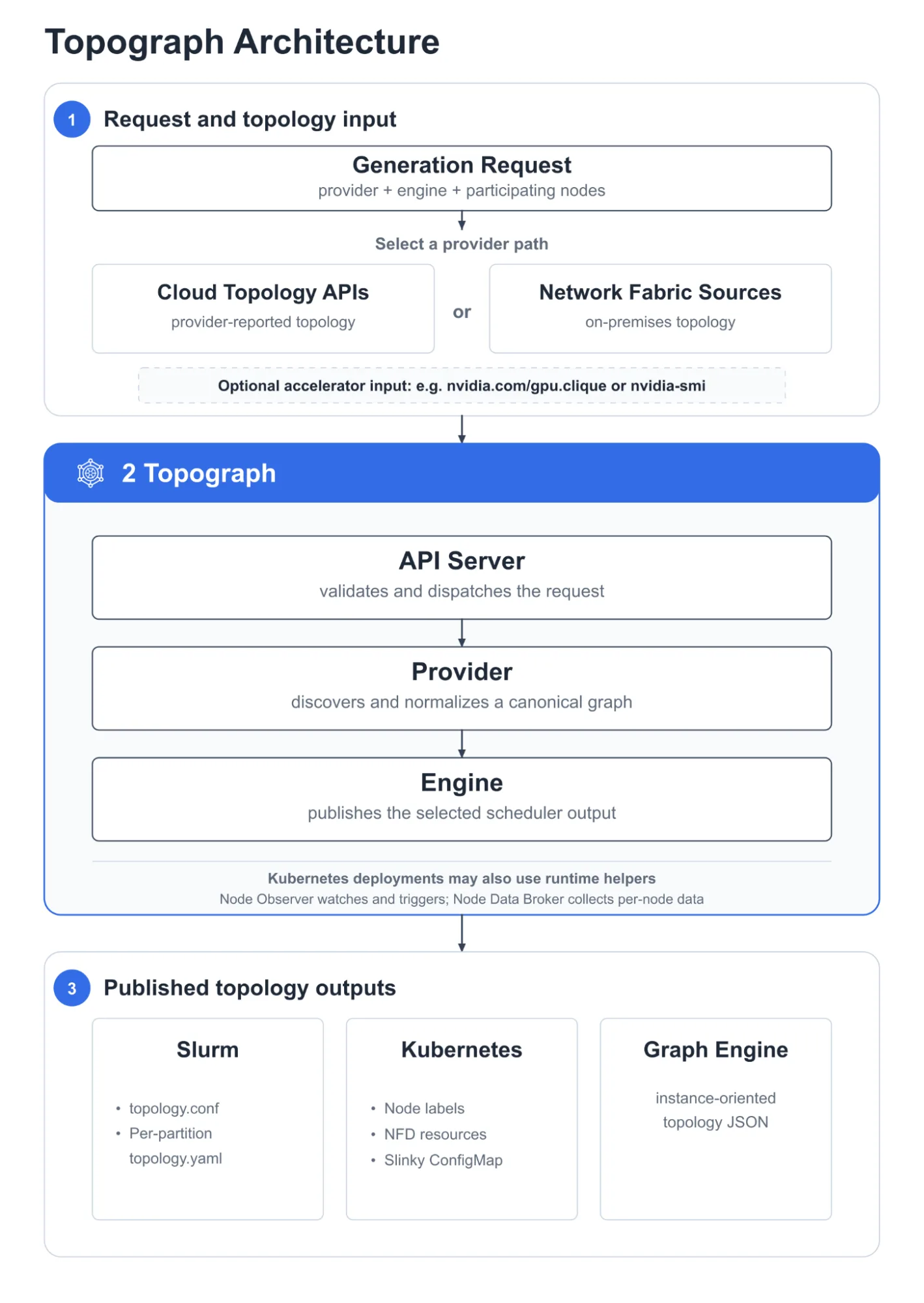

五个组件可使视图保持最新状态：

API 服务器：验证请求、聚合重复数据和调度发现
Node Observer：观察已配置的 Kubernetes 节点或 Pod 更改和 API 就绪情况，然后通过重试请求再生
节点数据代理：收集每个节点的属性并将其存储为节点标注
提供程序：将云或网络数据转换为标准表示形式
引擎：以调度程序能够理解的格式编写表示

客户端如何查询拓扑

API 服务器公开五个服务端点：

POST /v1/generate：提交异步请求并返回其 ID (使用 HTTP 202) 。
GET /v1/topology?uid=<request-id>：处理时返回 HTTP 202，完成后返回 HTTP 200 及结果。
POST /v1/lookup：返回同一请求体的缓存状态或结果，而无需再次提交。
GET /healthz ：是存活端点。
GET /metrics：公开 Prometheus 指标。

需要聚合延迟；通常为 15 秒。重复相同的请求会重置追踪计时器并处理一次，从而减少集群事件突发期间的冗余工作。

对于不使用生产硬件的测试，仿真模型描述了节点和交换机层次结构。kwok-nodes 实用程序和 Kind/ KWOK 助手可将这些模型转换为虚拟 Kubernetes 节点。

在 Kubernetes 上解决此问题 (引擎：k8s)

默认的 Kubernetes 调度程序不会发现物理互连层次结构。Topograph 通过将提供商报告的拓扑发布为节点标签来解决这一差距，原生亲和性和拓扑感知型调度程序可以使用这些拓扑。

预备知识包括 Kubernetes 1.27 或更高版本、Helm 3.10+ 或 4.x、kubectl 权限以及受支持的提供程序。KAI Scheduler 或 Kueue TAS 是拓扑感知型群组调度的可选项。

使用 Helm 部署 Topograph

拓扑图以 Helm 图表的形式分布：

helm repo add topograph https://dsx-ai-factory.github.io/topograph
helm repo update
helm install topograph topograph/topograph \
--namespace topograph \
--create-namespace \
--set engine.name=k8s \
--set provider.name=<provider>

将 <provider> 替换为与您的环境相匹配的值。

该资源库包含 charts/topograph 中的示例 Helm 值文件，该文件以 values.k8s 前缀和简短场景描述命名。每个模型都带有内联配置注释。

安装后，验证部署是否已成功完成：

helm test topograph --namespace topograph

捆绑的测试挂钩在集群内查询 /healthz 和 /metrics，并确认响应包含 topograph_version 指标。

确认 Pod 正在运行：

kubectl get pods -n topograph

验证节点上的拓扑标签

拓扑图表示具有可变深度标签系列的网络局部性，以及具有两层层次结构的加速器局部性：

fabric.topograph.run/tier-0          # switch closest to the node
fabric.topograph.run/tier-1          # next fabric tier outward
fabric.topograph.run/tier-<N>        # additional discovered tiers
accelerator.topograph.run/domain     # accelerator domain
accelerator.topograph.run/sub-domain # optional nested sub-domain

网络第 0 层是离计算节点最近的叶子交换机，层数向外增加。Topograph 仅编写已发现的拓扑结构中存在的层，没有固定的最大深度。运算符可以将 Kubernetes 引擎的 fabricLabels 数组和 acceleratorLabel 参数设置为使用自定义键；超出该数组的层不会被标记。子域密钥是固定的。

要验证是否已应用标签，请运行：

kubectl get nodes --show-labels | grep -E 'fabric\.topograph\.run|accelerator\.topograph\.run'

如果缺少标签，请检查 Topograph 日志：

kubectl logs -n topograph -l app.kubernetes.io/name=topograph

注意：地形图反映的是报告的拓扑而非预期拓扑。当生成运行时 (例如，在监视节点或 POD 更改后) ，标签会刷新。网络变更的可见性取决于提供程序及其触发事件。

公开 API

默认情况下，API 是 ClusterIP 服务。以上版本和命名空间的地址为：topograph.topograph.svc.cluster.local:49021。

对于本地调试：

kubectl -n topograph port-forward svc/topograph 49021:49021
curl http://localhost:49021/healthz

使用标准 Kubernetes 调度

拓扑标签可用作首选 Pod 亲和性中的 topologyKey 值：

affinity:
  podAffinity:
    preferredDuringSchedulingIgnoredDuringExecution:
      - weight: 90
        podAffinityTerm:
          labelSelector:
            matchLabels:
              app: myapp
          topologyKey: fabric.topograph.run/tier-0
      - weight: 70
        podAffinityTerm:
          labelSelector:
            matchLabels:
              app: myapp
          topologyKey: fabric.topograph.run/tier-1

每个匹配项都有助于提高候选节点的分数，这非常有利于现有 app=myapp Pod 的 0 级域，同时也会奖励 1 级局部性。由于默认调度程序会单独放置 Pod，因此这不是全局最优分组放置的首选方案。

KAI Scheduler 和 Kueue 可以使用相同的节点标签来放置拓扑感知型集群。Kubernetes 1.36 还通过 KEP-5732 引入了 Alpha 拓扑感知型工作负载调度。上游测试版工作仍在进行中；请参阅增强追踪器，而不是取决于特定的未来版本。

使用 KAI Scheduler 进行拓扑感知型帮式调度

KAI Scheduler（由 NVIDIA 捐赠的 CNCF 沙盒项目）将节点标签整理成层次结构：

apiVersion: kai.scheduler/v1alpha1
kind: Topology
metadata:
  name: cluster-topology
spec:
  levels:
    - nodeLabel: topology.kubernetes.io/zone
    - nodeLabel: fabric.topograph.run/tier-1
    - nodeLabel: fabric.topograph.run/tier-0
    - nodeLabel: kubernetes.io/hostname

使用 kubectl apply -f cluster-topology.yaml 进行应用，然后标注多 Pod 作业：

apiVersion: batch/v1
kind: Job
metadata:
  name: topology-aware-workers
  annotations:
    kai.scheduler/topology: cluster-topology
    kai.scheduler/topology-required-placement: fabric.topograph.run/tier-1
    kai.scheduler/topology-preferred-placement: fabric.topograph.run/tier-0
spec:
  parallelism: 4
  completions: 4
  template:
    metadata:
      labels:
        app: inference-worker
    spec:
      schedulerName: kai-scheduler
      restartPolicy: Never
      containers:
        - name: worker
          image: nvcr.io/nvidia/nemo:latest
          resources:
            limits:
              nvidia.com/gpu: 1

所需的注释会将该帮保留在单个一级域内。首选标注要求 KAI 在可行的情况下将 Pod 集中到 0 级域中，但允许在所需边界内使用多个 0 级域。

有关更高级的拓扑感知调度示例，请参阅 Grove和 NVIDIA Dynamo文档。

Grove 提供 Kubernetes API 和 Operator，用于分层组调度、拓扑感知放置和协调扩展。Dynamo 是一个开源分布式推理服务框架，与用于 Kubernetes 工作负载编排的 Grove 集成。

通过 NFD 发布拓扑 (引擎：nfd)

Topograph 还为已使用 Node Feature Discovery 的用户提供支持。nfd 引擎为每个选定的拓扑节点发布一个 NodeFeature，并为每个不同的结构层、XCLR 域和 XCLR 子域值发布一个 NodeFeatureGroup。NFD 主节点会评估这些规格，并拥有每个组的 status.nodes 成员资格。

首先安装 nfd，并启用 Alpha NodeFeatureGroupAPI 功能门；默认关闭。然后选择运行 NFD 主节点的引擎和命名空间：

engine:
  name: nfd
nfdNamespace: node-feature-discovery

当下游组件使用 NodeFeatureGroup 对象时，请使用此输出；它不能替代 Kubernetes topologyKey 标签。对于原生 Pod 亲和性、KAI Scheduler 或 Kueue TAS，请继续使用 engine: k8s。该图表将 NFD 权限范围扩展至 nfd 命名空间。调整后，引擎会删除过时的 Topograph 管理的对象，但会保留上次发布的拓扑 (如果一次生成未生成任何对象) 。

在 Slurm 上解决问题 (引擎：slurm)

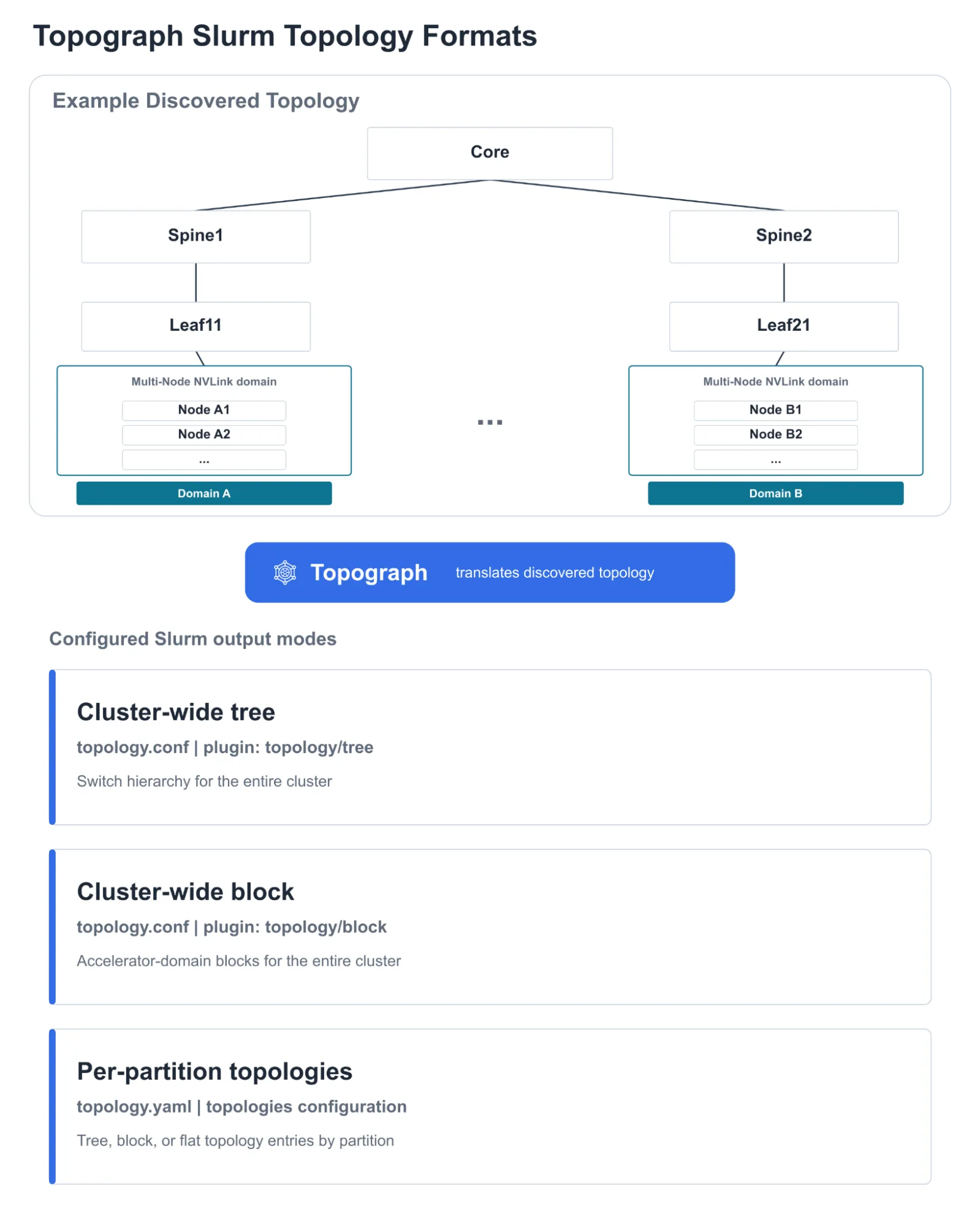

Topograph 以树和块格式生成集群范围的配置，如下图 2 的上中心和下中心面板所示。Slurm 25.05 以YAML 格式引入了按分区配置，而 Topograph 也支持这种格式，如图所示。

安装 Topograph

Slurm 集群通常在 Linux 裸机服务器或虚拟机上运行，Topograph 通过本地包管理器安装。资源库包括 Debian 和 RPM 构建目标：

make deb    # Debian / Ubuntu
make rpm    # RHEL / Rocky / SUSE

软件包会在不启动服务的情况下安装服务，因此您可以查看和编辑配置文件 /etc/topograph/topograph-config.yaml

http:
port: 49021
provider: <provider>
engine: slurm
requestAggregationDelay: 15s

将 <provider> 替换为与您的环境相匹配的值。

更新配置后，启动服务并验证其是否正常运行：

sudo systemctl enable --now topograph.service
curl http://localhost:49021/healthz

生成 Slurm 拓扑配置

要启动发现，请将结果发布到 Topograph 的 /v1/generate 端点，该端点会重新生成 Slurm 拓扑配置。

提交请求并轮询其结果：

id=$(curl -s -X POST -H 'Content-Type: application/json' \
  -d @payload.json http://localhost:49021/v1/generate)
curl -s "http://localhost:49021/v1/topology?uid=$id"

对于集群范围的树输出，请使用绝对路径：

{
  "engine": {
    "name": "slurm",
    "params": {
      "plugin": "topology/tree",
      "topologyConfigPath": "/etc/slurm/topology.conf",
      "reconfigure": true
    }
  }
}

使用 topology/block 和可选的 blockSizes 进行块输出。

可选 reconfigure 参数在文件写入后运行 scontrol reconfigure，默认为 false。如果省略了 topologyConfigPath，Topograph 将从结果端点返回生成的内容，而不是写入文件。

{
  "engine": {
    "name": "slurm",
    "params": {
      "topologies": {
        "gpu-block": {
          "partition": "gpu",
          "plugin": "topology/block",
          "blockSizes": [8, 16]
        },
        "cpu-tree": {
          "partition": "cpu",
          "plugin": "topology/tree"
        },
        "default": {
          "plugin": "topology/flat",
          "clusterDefault": true
        }
      },
      "topologyConfigPath": "/etc/slurm/topology.yaml",
      "reconfigure": true
    }
  }
}

要使用自动发现 Slurm 节点映射的提供程序进行节点状态驱动的刷新，请以 root 身份运行存储库的脚本：

scripts/create-topology-update-script.sh -p <provider> -c /etc/slurm/topology.conf

它注册永久 strigger，用于节点向上和向下转换。它不会检测到任意交换机重新布线或每次库存变化。

使用 Slinky 解决问题 (引擎：Slinky)

Slinky 由 SchedMD 开发，在 Kubernetes 上运行 Slurm。NVIDIA 于 2025 年 12 月收购了 SchedMD。Topograph Slinky 引擎将 Kubernetes 节点映射到 slurmd Pod，并将 Slurm 拓扑数据写入 ConfigMap。

Slinky 引擎支持集群范围的 topology/tree 和 topology/block 输出，以及用于特定分区配置的多拓扑 YAML。

将 Topograph 安装为 Helm 图表：

helm repo add topograph https://dsx-ai-factory.github.io/topograph
helm repo update
helm install topograph topograph/topograph \
  --namespace topograph \
  --create-namespace \
  --values my-values.yaml

该存储库提供适用于树、块、每个分区和InfiniBand 块部署的现成 Helm 示例。

当选定的 slurmd Pod 发生变化时，Topograph 会重新生成并更新 ConfigMap。

dra 提供程序是适用于 MNNVL 系统的较窄 Slinky 块拓扑选项。重新生成拓扑配置时，它会读取现有的 nvidia.com/gpu.clique 标签。

对于动态 Slurm 节点，可选的 useDynamicNodes 模式还会使用当前的 Slurm 拓扑规范标记选定的 Kubernetes 节点。ConfigMap 更新和动态节点同步是截然不同的机制，因此请选择与已部署的 Slinky 配置相匹配的模式。

开始使用

随着网络拥塞，布局问题在规模和表面上变得更加复杂。Topograph 为调度程序提供了当前由提供商报告的物理网络地图，因此拓扑感知型决策在云和本地环境中保持一致，无需手动维护。

通过 KAI Scheduler、Kueue 和原生 Kubernetes，该地图提高了 AI 工厂的效率、每瓦 token 数和成本。

从 dsx-ai-factory/topograph GitHub 资源库部署 Topograph，或详细了解 DSX OS 生态系统。
